mardi 20 février 2007

!Quelques gestes.



Posted by Picasa

travaux de soudure.


La face interne du fronton nous indique clairement les différentes séquences de soudure.
Posted by Picasa

fronton cintré des grosses lucarnes.


Voilà la structure principale, il reste à faconner puis installer les ronds pour terminer la pièce.
Posted by Picasa

dimanche 18 février 2007

gabarit des frontons des grosses lucarnes.


Après avoir effectué mon épure en vraie grandeur sur mon support bois, j'ai réalisé les gabarits des différentes pièces cintrées.
A gauche, mon compas à verge.
Sur chaques pièces, j'indique le X du trait d'axe (en haut) et le N du trait d'aplomb (en bas).
Posted by Picasa

Épis de faitage.


J'ai surnomé cette pièce le calamar.
Allez savoir pourquoi ?
Posted by Picasa

Mon atelier.


A gauche , ma plieuse de pieds.
Au fond , ma plieuse de 8 pieds , avec , sur le mur les photos du chantier et quelles unes des épures des différentes pièces ornementales.
Au plafond, une partie de l'épis de faitage .
Posted by Picasa

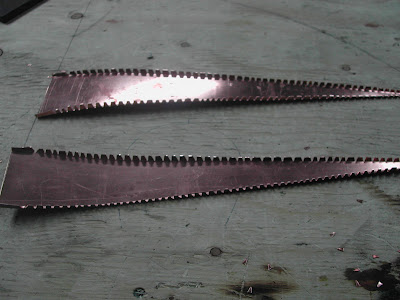

Gestion des coupes.




La création préalable de gabarit de dévellopement des différentes pieces ornementales permet de gérer le mieux possible les matériaux.
Ici , les gabarits de la corniche latérale des grosses lucarnes.
Posted by Picasa

Soudure interieure.

Posted by Picasa

Gestion de l'équerage des différentes pièces de la corniche des grosses lucarnes.


Posted by Picasa

séquence d'assemblage de corniche.


Posted by Picasa

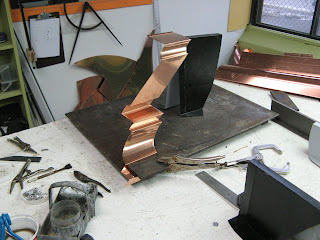

Corniche latérale des grosses lucarnes.

Posted by Picasa
